ขอบประตูตู้ติดตั้งด้วยบานพับแบบสแตนเลสคุณภาพสูง พร้อมซีลยางไนไตรล์ (Nitrile Rubber Gasket) รอบแนวขอบ เพื่อให้ตู้สามารถกันฝุ่นและน้ำตามมาตรฐาน IP65 หรือสูงกว่าได้อย่างมีประสิทธิภาพ ซีลยางนี้ยังทนต่อน้ำมันและสารเคมีบางชนิด ไม่เสียรูปง่าย ช่วยยืดอายุการใช้งานของตู้เมื่อใช้งานในสภาพแวดล้อมรุนแรง ภายในตู้มักติดตั้งแผ่นเพลทแบบถอดได้ (Removable Mounting Plate) ทำจากสเตนเลสหรือเหล็กเคลือบพาวเดอร์โคท เพื่อยึดอุปกรณ์ไฟฟ้าอย่างสะดวก ระบบเดินสายไฟภายในจะใช้ราง DIN Rail สแตนเลสหรืออลูมิเนียมแบบมาตรฐาน พ่วงด้วยท่อร้อยสาย (Cable Gland) หรือตัวล็อกสายไฟที่ผ่านมาตรฐาน IP ให้การจัดระเบียบสายไฟดูสวยงามและปลอดภัยจากการเสียดสี
350x500x200 ตู้คอนโทรลสแตนเลสไฟฟ้า
Original price was: 8,500฿.7,650฿Current price is: 7,650฿.
✅ วัสดุ (Material): สเตนเลสสตีล 304/316L หนา 1.5-2 มม.
✅ พื้นผิว (Material (Body): สเตนเลสสตีล Hairline
✅ ซีล (Seal): ซีลยางกันน้ำ (IP55, IP66) ติดตั้งกลางแจ้ง
✅ ทนทานต่อแรงกระแทก (Impact resistance): IK10
✅ รองรับการติดตั้งอุปกรณ์ไฟฟ้า มีแผ่นเเพลตยึดอุปกรณ์
✅ เลือกขนาด กว้างxสูงxลึก ได้ตามต้องการตามพื้นที่
✅ พร้อมบริการเจาะ, ติดบานเกล็ดระบายอากาศ
✅ มีสต็อกพร้อมส่ง รับผลิตตามแบบหรือสเปคของลูกค้า
✅ มีให้เลือกทั้งแบบตั้งพื้นและแบบแขวนผนัง
✅ เหมาะสำหรับทั้งโครงการใหม่และงานซ่อมบำรุง
✅ ออกแบบตามมาตรฐานอุตสาหกรรม (IEC/EN)
IP stainless | จำหน่ายตู้สแตนเลส รุ่นมาตรฐานและแบบสั่งผลิตพิเศษ

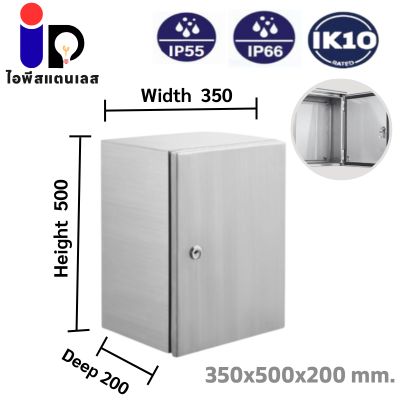

ตู้คอนโทรลสแตนเลสไฟฟ้า ขนาด 350x500x200 มม. คือตู้อุปกรณ์ควบคุมทางไฟฟ้า (Control Panel) ที่ผลิตจากเหล็กกล้าไร้สนิม (Stainless Steel) และขึ้นรูปให้ได้ขนาดภายนอกกว้าง 350 มม. สูง 500 มม. หนา 200 มม. โดยมีพื้นที่ภายในเพียงพอสำหรับติดตั้งชุดอุปกรณ์อิเล็กทรอนิกส์ เช่น เบรกเกอร์ ฟิวส์ รีเลย์ และอุปกรณ์ตรวจวัดต่าง ๆ เพื่อรวบรวมและควบคุมการทำงานของระบบไฟฟ้าในอาคาร โรงงาน หรือเครื่องจักรอุตสาหกรรม
ตัวตู้ออกแบบให้มีความแข็งแรงทนทาน
ตู้คอนโทรลสแตนเลส ตัวตู้ออกแบบให้มีความแข็งแรงทนทานต่อการกัดกร่อนจากสารเคมี ความชื้น และฝุ่นละออง เนื่องจากวัสดุที่ใช้เป็นสแตนเลสเกรด 304 หรือ 316 ซึ่งมีคุณสมบัติป้องกันสนิมและทนต่ออุณหภูมิสูงได้ดี พื้นผิวมักขัดเงาหรือพ่นทรายเพื่อเพิ่มความสวยงามและความทนต่อรอยขีดข่วน ขอบตู้ทั้งหมดถูกพับขึ้นรูปอย่างประณีต ลดการใช้ข้อต่อให้การประกอบแข็งแรงและป้องกันไม่ให้มีน้ำไหลเข้าสู่ภายใน
มาตรฐานและการรับรองที่สำคัญสำหรับ ตู้คอนโทรลสแตนเลส
มาตรฐาน IP65 (IEC 60529)
– กำหนดโดย IEC 60529 เพื่อแบ่งระดับการป้องกันของตัวตู้ต่อฝุ่นและน้ำ
– ค่า “6” แรกหมายถึงการกันฝุ่นได้เต็มรูปแบบ (Dust tight) ไม่มีฝุ่นเล็ดลอดเข้า
– ค่า “5” ถัดมาหมายถึงการกันน้ำที่ฉีดพ่นจากทุกทิศทางได้ (Water jets) โดยไม่ให้มีผลกระทบต่อการทำงานภายใน
มาตรฐาน EN 62208 และ IEC 61439
– EN 62208 / IEC 62208 ว่าด้วยข้อกำหนดทั่วไปของตู้เปล่าสำหรับบรรจุอุปกรณ์ไฟฟ้า ไม่รวมชิ้นส่วนอิเล็กทรอนิกส์
– IEC 61439 เน้นเรื่องการออกแบบและผลิตตู้ประกอบชุดจ่ายไฟ (Low-voltage switchgear and controlgear assemblies) เพื่อความปลอดภัยและสมรรถนะของชุดควบคุมไฟฟ้า
มาตรฐานเสริมอื่นๆ
– NEMA ratings (เช่น NEMA 4X) สำหรับการกันฝุ่น–น้ำและการกัดกร่อน ในกรณีต้องใช้งานในสหรัฐอเมริกา
– ATEX / IECEx สำหรับการใช้งานในโซนที่มีความเสี่ยงระเบิด (Hazardous locations) หากต้องติดตั้งในโรงงานที่มีไอน้ำมันหรือฝุ่นลุกลาม
ผลงาน - ส่งมอบตูู้ไฟฟ้า
ขอบประตูตู้คอนโทรลสแตนเลสไฟฟ้าพร้อมซีลยาง
New series 2025
√ Ingress Protection IP55-IP66
√ Stainless Steel Hairline
√ Spong Rubber ซีลยางกันน้ำ
√ ISO, IK10
- 1. ประเภทของตู้ – ตู้แขวนผนัง (Wall-Mounted): ติดตั้งบนผนัง ประหยัดพื้นที่ เหมาะกับอุปกรณ์ขนาดเล็กหรือในพื้นที่จำกัด
– ตู้สแตนเลสตั้งพื้น (Floor-Standing): รองรับอุปกรณ์ขนาดใหญ่ เหมาะสำหรับโรงงานหรือสถานีไฟฟ้า
– ตู้มีหลังคา (With Roof): เหมาะสำหรับการติดตั้งกลางแจ้ง ป้องกันน้ำฝนและแสงแดดได้ดี - 2. ขนาดของตู้ และฟังค์ชั่นเพิ่มเติม
ขนาดต้องพิจารณาจากอุปกรณ์ที่จะติดตั้ง เช่น ขนาดของแผงควบคุมไฟฟ้า, เครื่องมือ หรือวงจรไฟฟ้า รวมถึงพื้นที่ที่ใช้ติดตั้ง
– การสั่งเจาะรูเข้าสายไฟ หรือเจาะเลเซอร์ตามแบบ
– การตีบานเกล็ดระบายอากาศ สามารถตีบานเกร็ดได้ทั้ง 2 ฝั่ง - 3. ประเภทประตู – บานเดี่ยว (Single Door): เหมาะกับพื้นที่ขนาดเล็กและใช้งานง่าย
– บานคู่ (Double Door): เหมาะกับตู้ขนาดใหญ่ที่ต้องการเปิดกว้างเพื่อเข้าถึงอุปกรณ์ - 4. มาตรฐานการป้องกันน้ำและฝุ่น (IP Rating) – IP55: กันฝุ่นบางส่วนและน้ำที่มีแรงดันปานกลาง
– IP66: ป้องกันฝุ่น 100% และกันน้ำแรงดันสูง - 5. วัสดุที่ใช้
– สแตนเลส 304: เหมาะสำหรับการใช้งานทั่วไป ทนทานต่อการกัดกร่อน
– สแตนเลส 316: ทนต่อสารเคมีและสภาพแวดล้อมที่มีความเค็มสูง เหมาะกับพื้นที่ชายฝั่ง

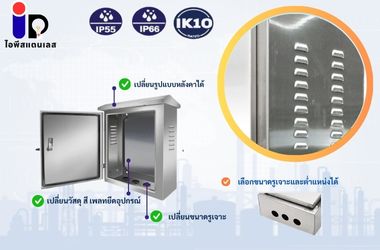

ระบบกราวด์ (Grounding) ตู้คอนโทรลสแตนเลสไฟฟ้า
ส่วนระบบกราวด์ (Grounding) จะใช้ขั้วกราวด์ชนิดสกรูประจำตู้ที่เชื่อมต่อกับโครงสแตนเลสโดยตรง ตู้สแตนเลส เพื่อให้แน่ใจว่ากระแสไฟฟ้ารั่วไหลจะถูกถ่ายลงกราวด์ทันที ช่วยลดความเสี่ยงไฟดูดและป้องกันอุปกรณ์ไฟฟ้าภายในเสียหายหากเกิดฟ้าผ่า หรือไฟฟ้ากระชาก ด้านการรับรองมาตรฐาน ปกติผลิตตามข้อกำหนด IEC 60529 ระดับการป้องกัน IP55 หรือสูงกว่า เช่น IP66 ทำให้ผู้ใช้มั่นใจได้ว่าตู้นี้ผ่านการทดสอบด้านความปลอดภัยและทนทานต่อสภาพแวดล้อมต่างๆ
การติดตั้งและบำรุงรักษาตู้คอนโทรลสแตนเลสไฟฟ้า
1. เตรียมตำแหน่งติดตั้งอย่างเหมาะสม
– เลือกติดตั้งบนผนังหรือโครงเหล็กที่มีความแข็งแรงพอรองรับน้ำหนักของตู้และอุปกรณ์ภายใน รวมถึงแรงสั่นสะเทือนจากเครื่องจักรใกล้เคียง
– พื้นที่วางควรแห้ง สะอาด ไม่มีน้ำขัง หรือไอน้ำสูง ลดความเสี่ยงการกัดกร่อนจากความชื้น
– เว้นระยะรอบตู้อย่างน้อย 10–15 ซม. เพื่อให้การระบายอากาศ (หากใช้ Passive Vent) และการเข้าถึงเพื่อซ่อมบำรุงทำได้สะดวก
2. ติดตั้งอย่างถูกวิธีและได้มาตรฐาน
– เจาะรูยึดตู้ด้วยน็อตสแตนเลสหรือสเตนเลสสกรู เพื่อป้องกันสนิมบริเวณจุดยึด
– ใช้ซีลยางไนไตรล์ที่ขอบประตูให้แน่น ตรงตามมาตรฐาน IP65 เพื่อกันน้ำ–ฝุ่นได้เต็มประสิทธิภาพ
– ติดตั้ง Cable Gland ให้แน่นพอดีขนาดสายไฟที่ร้อยเข้าไป ไม่หละหลวมจนเกิดช่องให้น้ำหรือฝุ่นแทรกเข้ามา
3. จัดระบบระบายอากาศและการกราวด์
– หากภายในอุปกรณ์ปล่อยความร้อนสูง ควรติดตั้งพัดลมระบายอากาศ (Active Ventilation) และติดตั้งแผ่นกรองฝุ่น (Dust Filter)
– ตรวจเช็คพัดลมและแผ่นกรองทุก 3–6 เดือน ทำความสะอาดหรือเปลี่ยนใหม่เมื่อพบว่าตันหรือหมุนไม่ปกติ
– ยึดขั้วกราวด์อย่างแน่นหนาและเคลือบป้องกันบริเวณรอยเชื่อม เพื่อให้ระบบกราวด์มีประสิทธิภาพ
สรุปการใช้งานและการบำรุงรักษา
การใช้งานตู้คอนโทรลสแตนเลสไฟฟ้า 350×500×200 มม. ควรเริ่มต้นด้วยการติดตั้งในตำแหน่งที่แห้ง สะอาด และมีระยะรอบตู้อย่างน้อย 10–15 ซม. เพื่อให้การระบายอากาศทำงานได้เต็มประสิทธิภาพ และเผื่อพื้นที่สำหรับการเข้าถึงอุปกรณ์ภายในเมื่อต้องซ่อมบำรุงหรือปรับปรุงระบบ ก่อนนำอุปกรณ์ไฟฟ้าเข้าติดตั้งภายใน ให้ตรวจสอบความเรียบร้อยของแผ่นเพลทยึดและราง DIN Rail ว่าแน่นหนา ไม่มีรอยสึกกร่อน ใช้น็อตสแตนเลสพร้อมล๊อกวอชเชอร์เพื่อป้องกันการคลายตัวจากแรงสั่นสะเทือน ช่วยให้การจัดวางเบรกเกอร์ รีเลย์ และโมดูลควบคุมต่าง ๆ อยู่กับที่ ไม่เกิดการสึกหลอเวลาทำงาน
